Objetivo
El objetivo de esta práctica es familiarizarse con el uso de Packet Tracer así como aprender el funcionamiento, configuración básica de las redes TCP/IP así como aprender el funcionamiento del enrutamiento estático.
Duración: 6 h
Entrega y presentación
La entrega de esta práctica debe ser un fichero ZIP con un nombre en el siguiente formato <Apellidos>_<Nombre>_P<NúmeroDeLaPrácticaConDosDígitos>.zip. Por ejemplo, en mi caso el nombre del fichero ZIP sería RuizGarcía_Marcos_P08.zip.
En la raíz del fichero ZIP deben encontrarse el documento PDF con el nombre <Apellidos>_<Nombre>_P<NúmeroDeLaPrácticaConDosDígitos>.pdf y las actividades de Packet Tracer en formato PKT con el nombre <NúmeroDeActividad>.pkt.
Asegúrate de que el documento PDF cumple con los siguientes parámetros:
- Debe contener una portada con título, nombre de la asignatura, curso, autor y fecha de realización.
- Debe tener un índice actualizado con hiperenlaces a las diferentes secciones y el número de página donde están.
- Debe tener cada página numerada.
- Cada actividad debe estar numerada.
- Cada actividad debe tener el enunciado en negrita y la respuesta en texto normal.
- Cada imagen debe tener un pie de foto la cual tenga el siguiente formato: “Figura <número>: <BreveDescripciónDeLaFigura>”.
- El documento no debe contener faltas ortográficas.
- Los comandos y ficheros de configuración que hayas utilizado deben quedar reflejados en el PDF de la entrega en texto para que permitirte copiar y pegar el día del examen todos los comandos de una manera rápida.
- Los comandos y documentos de configuración que se muestren en el documento PDF deben tener un estilo de letra monospace como puede ser el tipo de letra Consolas o Courier New. Por ejemplo:
$ sudo apt install neofetch.
Actividades
A continuación se listan las actividades que se deben realizar para esta práctica.
Tres redes y tres routers con enrutamiento estático
Conectar tres redes de tipo B privadas con tres routers modelo 2811 como se ve en la siguiente figura. Necesitarás 3 redes tipo B privadas auxiliares. En cada red debe haber al menos dos ordenadores que tengan las direcciones IP límite.

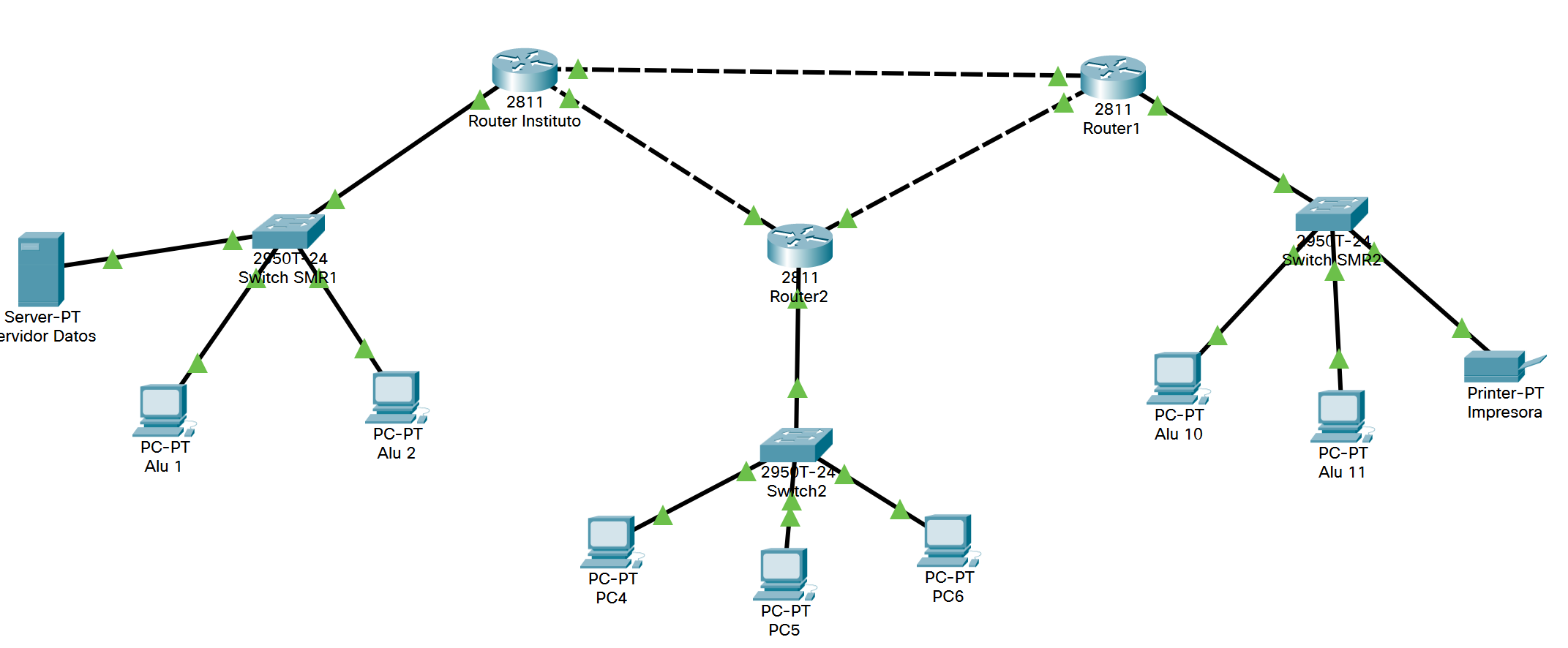

Tres redes y tres routers: Distribución de equipos
Pasos a realizar:
- Insertamos los elementos que vamos a utilizar (ordenadores y switches).
- Conectamos cada elemento con el switch.
- Asignamos las direcciones a cada máquina dentro del mismo rango de red, incluída la de Gateway.
- Verificamos las máquinas conectadas al mismo switch tienen conexión entre ellas (enviamos un mensaje de una máquina a otra).
- Conectamos cada switch al router que tiene asignado y le damos su dirección en la red a la que lo hemos conectado.
- Verificamos que las máquinas conectadas a los diferentes switches tienen puesto el GATEWAY con la dirección que tiene el router en cada red - normalmente x.x.x.1
- Conectamos los tres routers entre si, formando una nueva red entre ellos. Les asignamos una IP a cada uno dentro de esa nueva red.
- Para realizar el enrutamiento estático (pestaña Config -> Static) debemos indicar 3 direcciones:
- Network: la red a la que queremos acceder desde este router
- Mask: la máscara de red que tiene la red a la que queremos acceder desde el router
- Next Hop: la IP por la que vamos a ir a esa red, es la IP que tiene asignada el otro router.
- Lo hacemos en todos los routers.
- Verificamos que podemos comunicarnos de una red a otra.
📷 Haz una o varias capturas para demostrar que la actividad ha sido realizada satisfactoriamente por ti. Deberá verse la topología junto al envío de mensajes.
¿Qué es el gateway?
Tres subredes y tres routers con enrutamiento estático
Realizar la actividad anterior pero en lugar de utilizar 6 redes en total, utilizar una sola red de clase B privada haciendo las subredes necesarias. Sobre cada una de las subredes generadas deberás indicar, al menos, los siguientes datos:
- Dirección de subred.
- 1ª dirección IP disponible para equipos.
- Última dirección IP disponible para equipos.
- Dirección de broadcast.
- Máscara de subred en formato decimal punteado y en formato prefijo.
Tres redes y tres routers: Distribución de equipos
📷 Haz una o varias capturas para demostrar que la actividad ha sido realizada satisfactoriamente por ti. Deberá verse la topología junto al envío de mensajes.
Tres subredes, una red y cuatro routers con enrutamiento estático
Sobre la actividad anterior, añadir una nueva red de tipo C privada junto a un nuevo router y hacer que este router se conecte con uno, dos o tres routers más (a elección). Puedes usar tantas redes de tipo C como necesites para conectar la nueva red al resto de subredes. A continuación se muestran las tres posibles topologías.

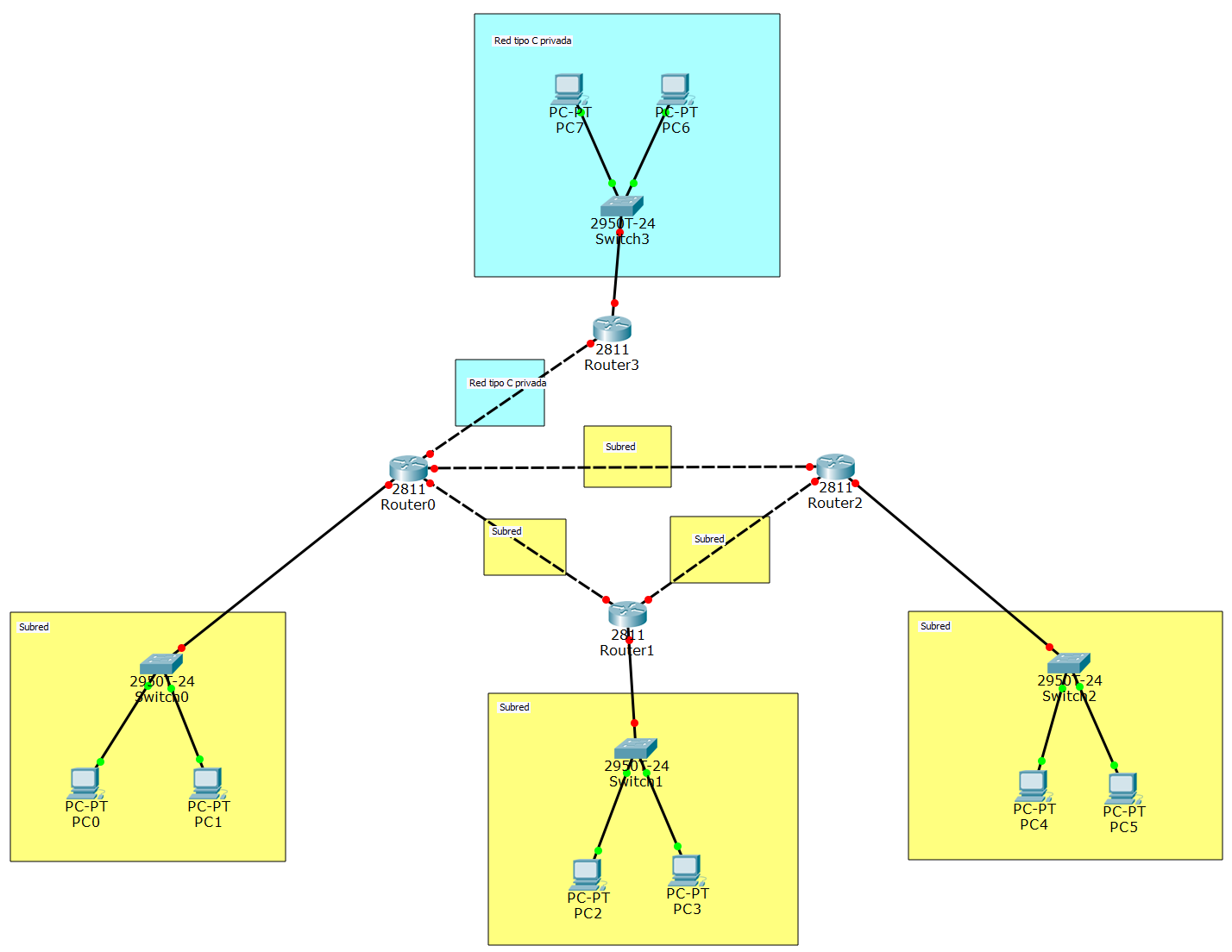

Tres subredes, una red y cuatro routers con enrutamiento estático 1

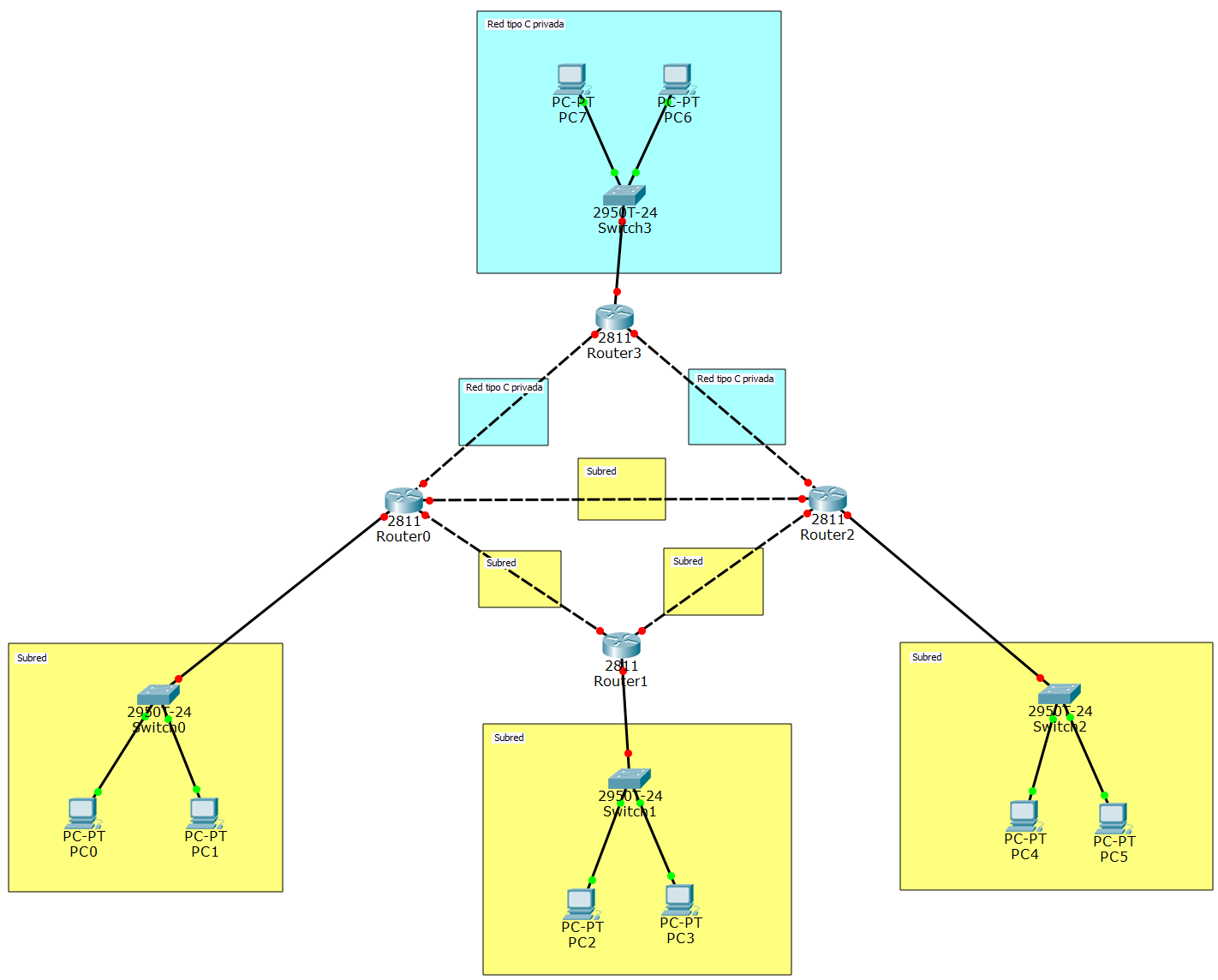

Tres subredes, una red y cuatro routers con enrutamiento estático 2

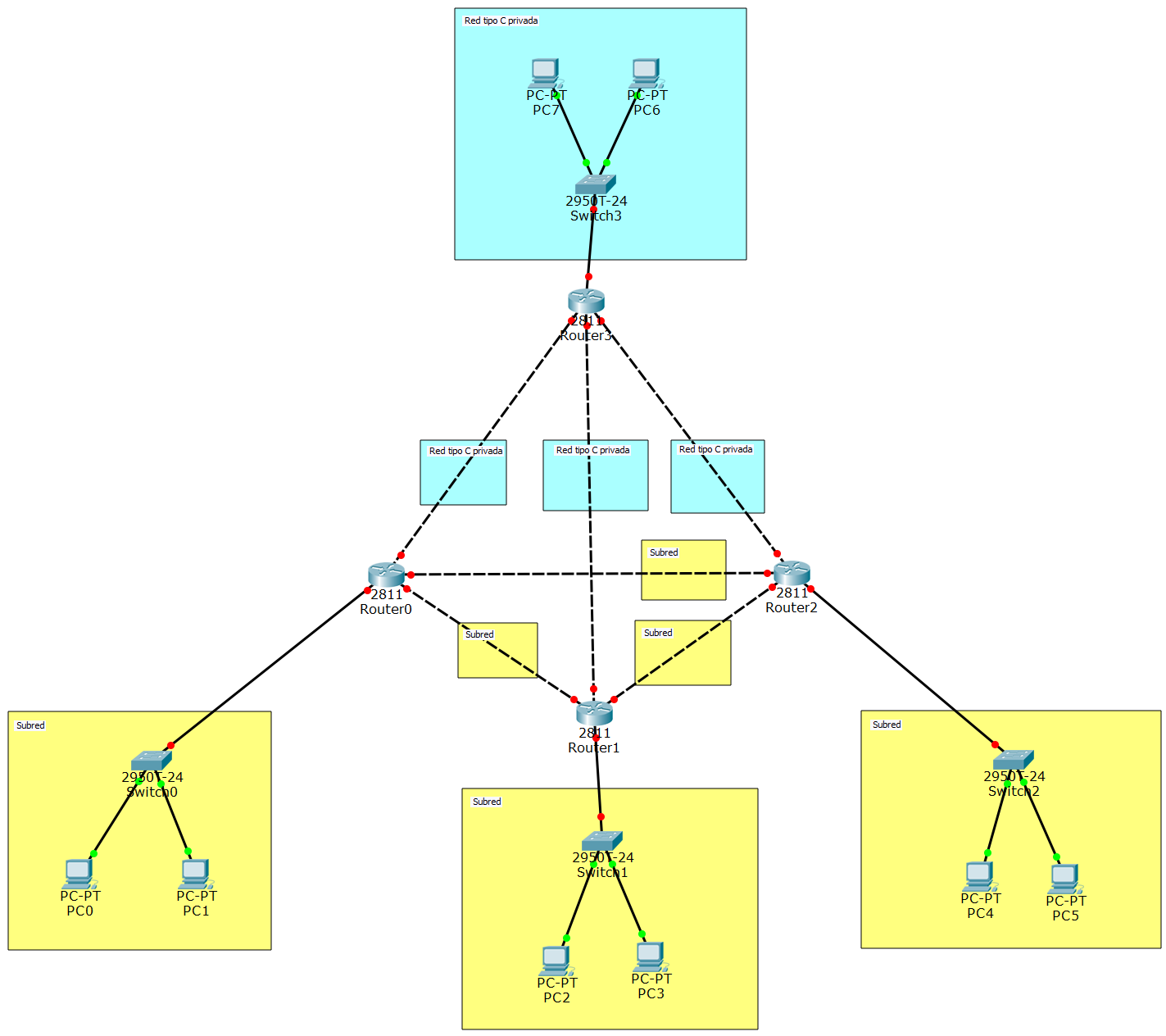

Tres subredes, una red y cuatro routers con enrutamiento estático 3
📷 Haz una o varias capturas para demostrar que la actividad ha sido realizada satisfactoriamente por ti. Deberá verse la topología junto al envío de mensajes.
Tres subredes, una red y cuatro routers con enrutamiento dinámico
Realizar la actividad anterior pero en lugar de usar enrutamiento estático, utilizar el enrutamiento dinámico RIP.
📷 Haz una o varias capturas para demostrar que la actividad ha sido realizada satisfactoriamente por ti. Deberá verse la topología junto al envío de mensajes.
¿Podemos mezclar routers con enrutamiento estático y con enrutamiento dinámico? ¿Cómo?
¿Qué ocurre cuando introducimos una subred en el enrutamiento RIP?
Tabla de enrutamiento desde CLI
Utilizando el apartado Configuración de routers en Packet Tracer del artículo Tutorial: Introducción a Packet Tracer extraer la tabla de enrutamiento de un router y explicar toda la información mostrada.
