Objetivo
El objetivo de esta práctica es aprender que es una WLAN y como configurarla utilizando la herramienta Packet Tracer utilizando los sistemas de autenticación pertinentes WPA2 PSK y WPA2 ENTERPRISE.
Entrega y presentación
La entrega será en formato ZIP. Leer Entrega y presentación de prácticas.
Actividades
A continuación se listan las actividades que se deben realizar para esta práctica.
Un router WRT300N
Con ayuda de Tutorial: WLAN con Packet Tracer realizar el siguiente esquema de red de manera funcional.
Debes cumplir con los siguientes requisitos:
- El default gateway del PC1 debe ser el Router1.
- El default gateway del Server0 debe ser el Router0.
- El AccessPoint0 no debe usar autenticación.
- El router WRT300N debe usar autenticación WPA2-PSK.

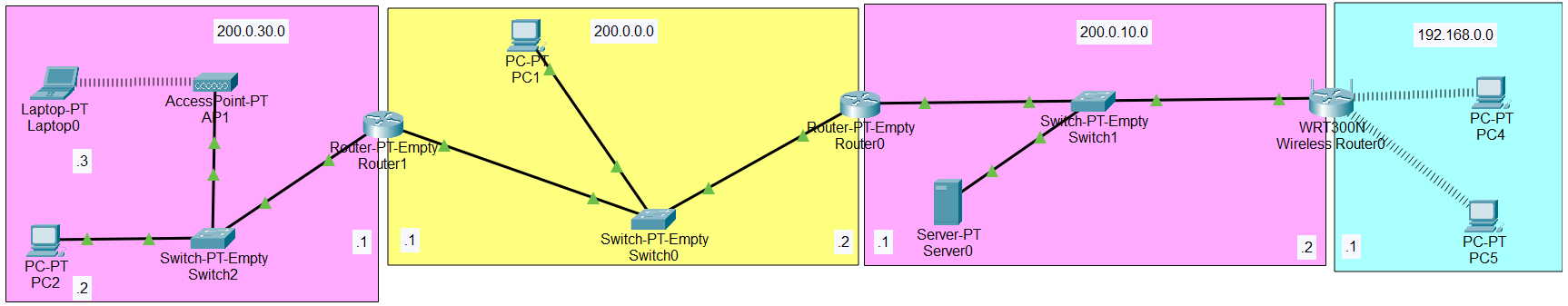

Esquema de red con un router WRT300N
¿Qué diferencias hay entre un Router-PT Generic y el router WRT300N?
¿Puedo enviar un mensaje del PC4 al PC2? ¿Y del PC2 al PC4? ¿Por qué?
📷 Haz una o varias capturas para demostrar que la actividad ha sido realizada satisfactoriamente por ti. Deberá verse la topología junto al envío de mensajes.
Tres router WRT300N
Añade dos routers WRT300N más a la topología anterior utilizando redes de tipo C como se ve en el siguiente esquema de red. Deberás usar redes tipo C privadas para la parte “interna” (azul) y redes tipo C públicas para la parte “externa” (otros colores).

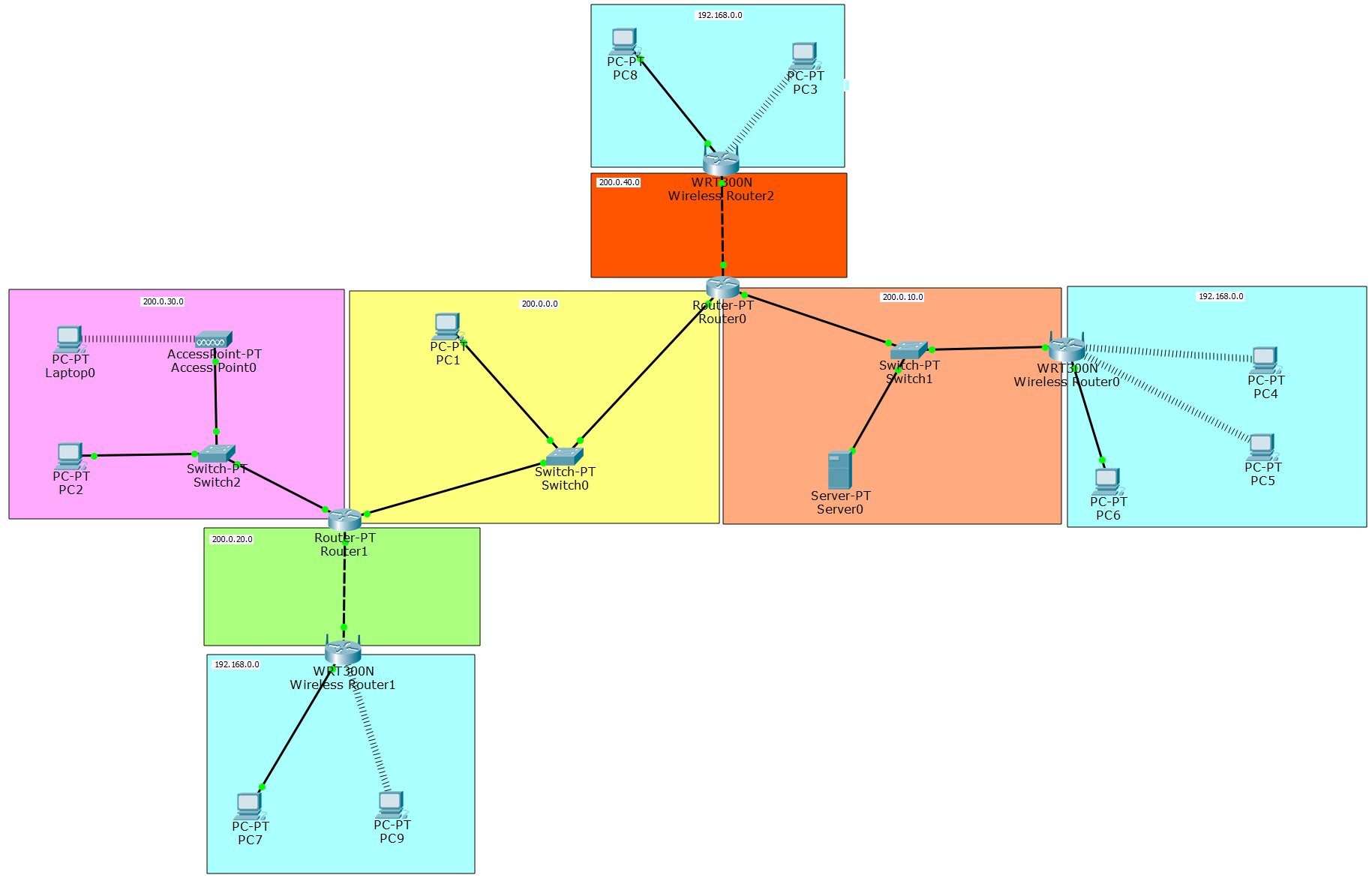

Esquema de red con tres routers WRT300N
¿Puedo usar la misma dirección tipo C privada en las tres partes “internas” sin que haya conflictos? ¿Por qué?
¿Puedo enviar un mensaje del PC7 al PC6? Compruébalo en el modo simulación.
¿Es correcto que el PC6 se conecte al Wireless Router0 mediante cable directo?
📷 Haz una o varias capturas para demostrar que la actividad ha sido realizada satisfactoriamente por ti. Deberá verse la topología junto al envío de mensajes.
Autenticación WPA2 ENTERPRISE
En el router Wireless Router1 (modelo WRT300N) implementa WPA2 ENTERPRISE.

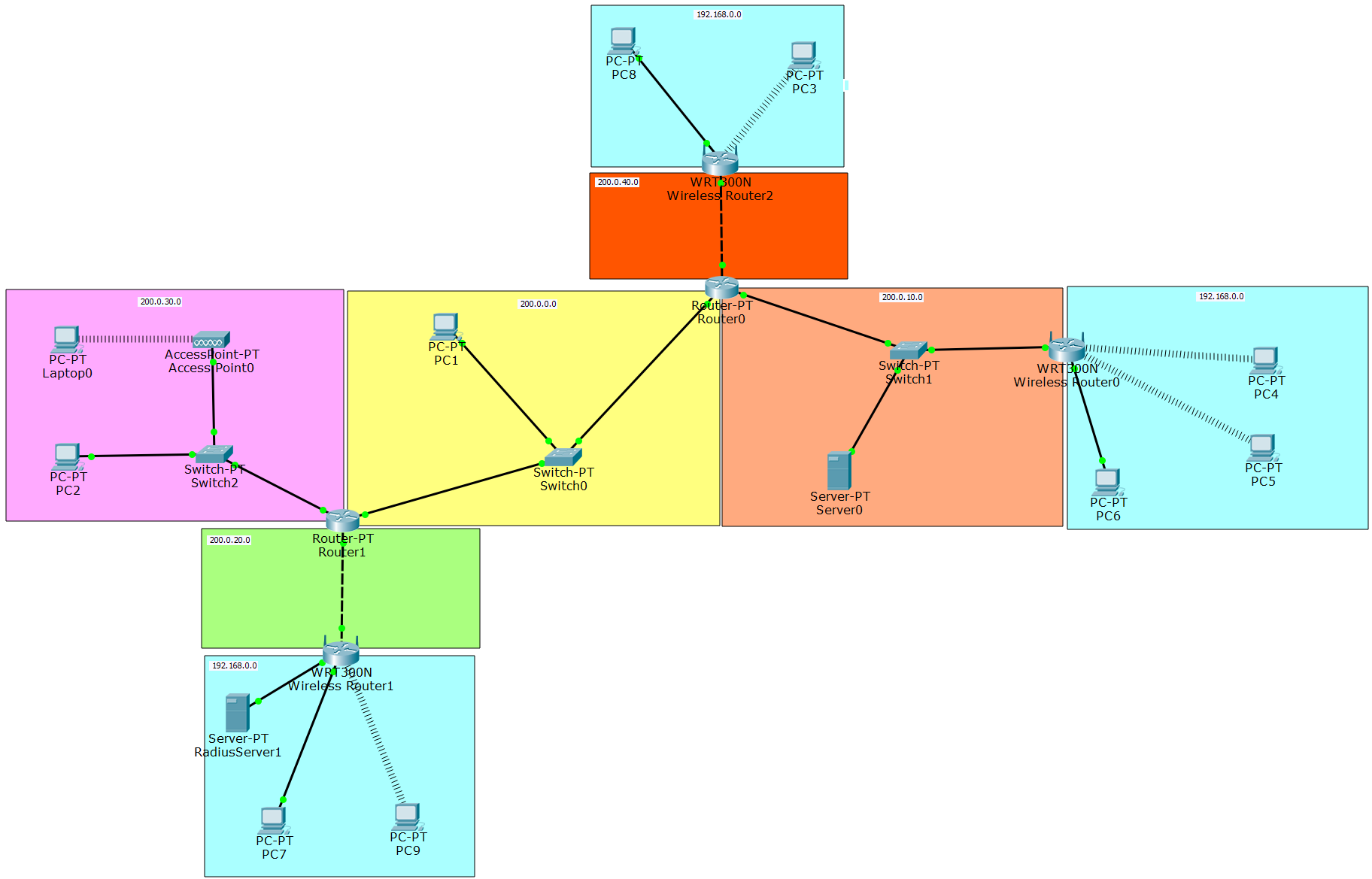

Esquema de red con tres routers WRT300N y WPA2 ENTERPRISE
¿Siempre es necesario un servidor RADIUS para implementar el sistema de autenticación WPA2 ENTERPRISE?
📷 Haz una o varias capturas para demostrar que la actividad ha sido realizada satisfactoriamente por ti. Deberá verse la topología junto al envío de mensajes.
